OSCILADORES RESONANTES

Un oscilador resonante (TMD) es un sistema de un grado de libertad constituido por una masa, un elemento restitutivo y un mecanismo de disipación de energía, usualmente montado en la parte superior de la estructura. Para que el TMD pueda reducir la respuesta dinámica de una estructura debe existir una coincidencia entre las frecuencias naturales de vibración de la estructura y del oscilador resonante. Los osciladores resonantes son bastante efectivos en la reducción de las vibraciones producidas por el viento en edificios altos. También puede ser empleados para la reducción de la respuesta sísmica.


Sistemas Activos

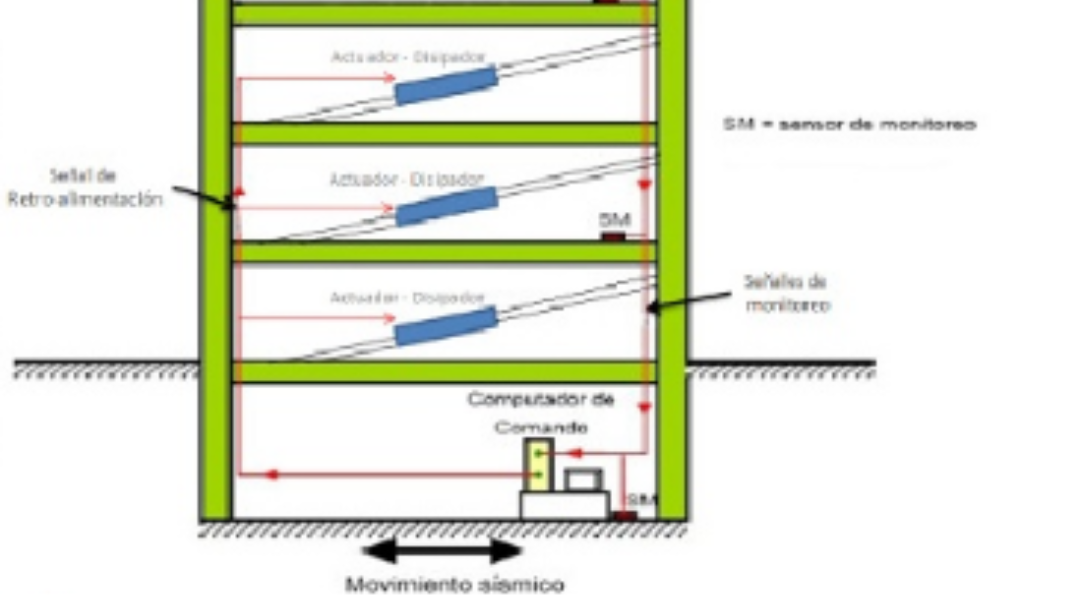

Estos sistemas son dispositivos que generan fuerzas de control para modificar la respuesta dinámica de la estructura. Las fuerzas de control son aplicadas mediante actuadores integrados a un conjunto de sensores, controladores y procesadores de información en tiempo real. El esquema describe esquemáticamente el proceso. Los sensores instalados en la estructura miden las excitaciones externas y la respuesta dinámica de la estructura; los dispositivos de procesamiento en tiempo real procesan la información proveniente de los sensores y calculan las fuerzas de control necesarias para estabilizar la estructura; finalmente los actuadores generan las fuerzas necesarias para contrarrestar los movimientos sísmicos.


Sistemas Híbridos


Los sistemas híbridos emplean una combinación de dispositivos pasivos y activos con el fin de incrementar la confiabilidad y eficiencia del control estructural. Algunas de las restricciones que presenta un sistema completamente activo pueden ser superadas por los sistemas de control híbrido debido a que estos operan múltiples dispositivos de control, logrando mayores niveles de rendimiento. Las investigaciones en el campo de los sistemas de control híbrido han sido enfocadas principalmente en dos tipos de sistemas: osciladores híbridos (HMD) y aislamiento activo. Todos los sistemas híbridos funcionan según la configuración mostrada en el esquema mostrado.

El oscilador híbrido HMD (Hybrid Mass Damper) es el resultado de la combinación de un oscilador resonante (TMD) y un actuador de control activo. La capacidad de este dispositivo para reducir la respuesta estructural radica principalmente en el movimiento natural del oscilador resonante. Las fuerzas de control generadas por el actuador son empleadas sólo para mejorar el desempeño del oscilador resonante, incrementando la eficiencia del sistema y permitiendo su adaptabilidad a los cambios en las características dinámicas de la estructura.


Sistemas Semi-Activos


Los sistemas semi-activos no aplican fuerzas de control en el sistema estructural, pero poseen propiedades variables que pueden ser controladas para reducir óptimamente la respuesta del sistema estructural. Se muestra la configuración de estos sistemas. La atención recibida por estos sistemas en los últimos años puede ser atribuida al hecho de que los dispositivos de control semi-activo ofrecen la adaptabilidad de los sistemas de control activo sin la demanda de grandes fuentes de energía.
