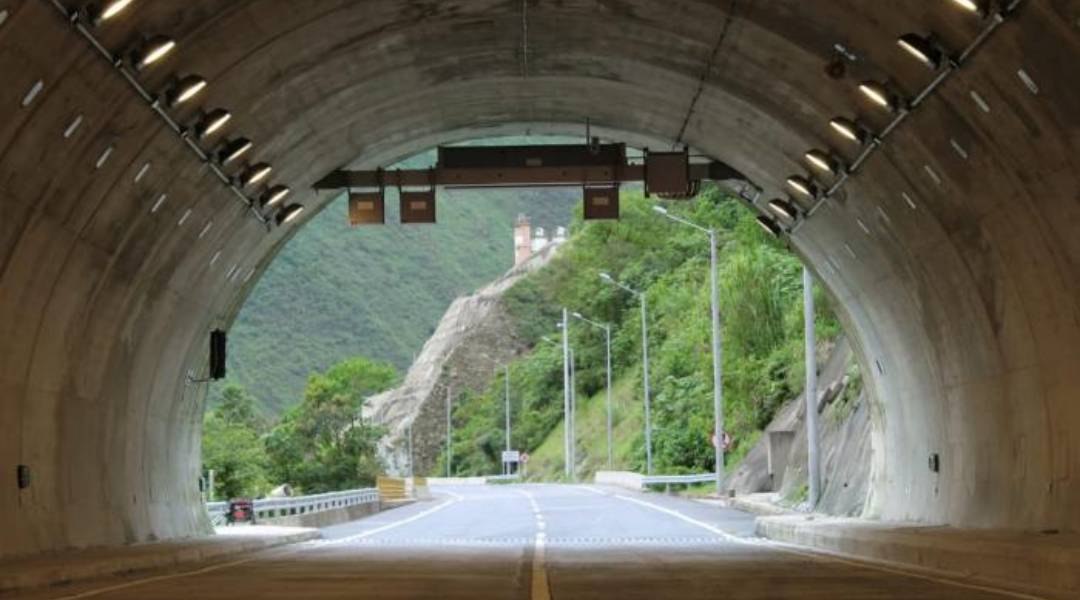

RMR - (ROCK MASS RATING) CLASIFICACIÓN DEL MACIZO ROCOSO Y Q (TUNNEL QUALITY INDEX) INDICE DE LA CALIDAD DEL TUNEL

Clasificación geomecánica de roca y tipos de Terrenos

A. Masivo, duro
B. Laminado, por estratos
C. Fracturado, alterado

RMR – (Rock Mass Rating) Clasificación del macizo rocoso y Q (Tunnel Quality Index) Índice de la calidad del túnel

Parámetros Utilizados Para RMR y Q

Dureza de la roca; RQD: Rock Quality Designation (designación de la calidad de la roca); frecuencia y alteración de las fracturas; fuerzas en la masa rocosa in situ; filtraciones de agua.

DESCRIPCIÓN RMR

I Muy buena 81-100 ⇒ Sin sostenimiento, Pernos puntuales L = 1.4 + (0.18 x W)
II Buena 61-80 ⇒ Puntuales L = 1.4 + (0.18 x W)
III Normal 41-60 ⇒ Pernos – Esp. 1.5, L = 1.8 + (0.18 x W), Shotcrete 50mm
IV Malo 21-40 ⇒ Shotcrete 100mm, Pernos – Esp. 1m, L = 2 + (0.18 x W)
V Muy malo < 20 ⇒ Arcos, Shotcrete 150mm, Pernos– Esp. 1m, L = 3 + (0.18 x W)

Índice de la Calidad del Túnel – Q Index

Para el cálculo del Índice Q, se tiene en cuenta: dureza de la roca, RQD, fracturas (frecuencia y alteraciones), presencia de agua y las fuerzas in situ. El valor de ESR “Excavation Support Ratio” (Razón del Soporte de la Excavación), es vinculado con el uso final y la vida anticipada de la excavación.
