TIPOS DE EMPUJES A CONSIDERAR SOBRE UNA ESTRUCTURA DE CONTENCION

Cuando se calcula una estructura de contención de tierras, existen distintos empujes a considerar dependiendo de la movilidad relativa entre la estructura y las partículas del suelo.


Básicamente podemos hablar de tres tipos de empujes:


-Empuje activo
-Empuje al reposo
-Empuje pasivo


Estos empujes tienen un valor creciente según bajamos en la lista, es decir, el activo es el menor de ellos, luego vendría el empuje al reposo y finalmente, el de mayor valor sería el pasivo. Es fundamental, por lo tanto, aplicarlos correctamente.

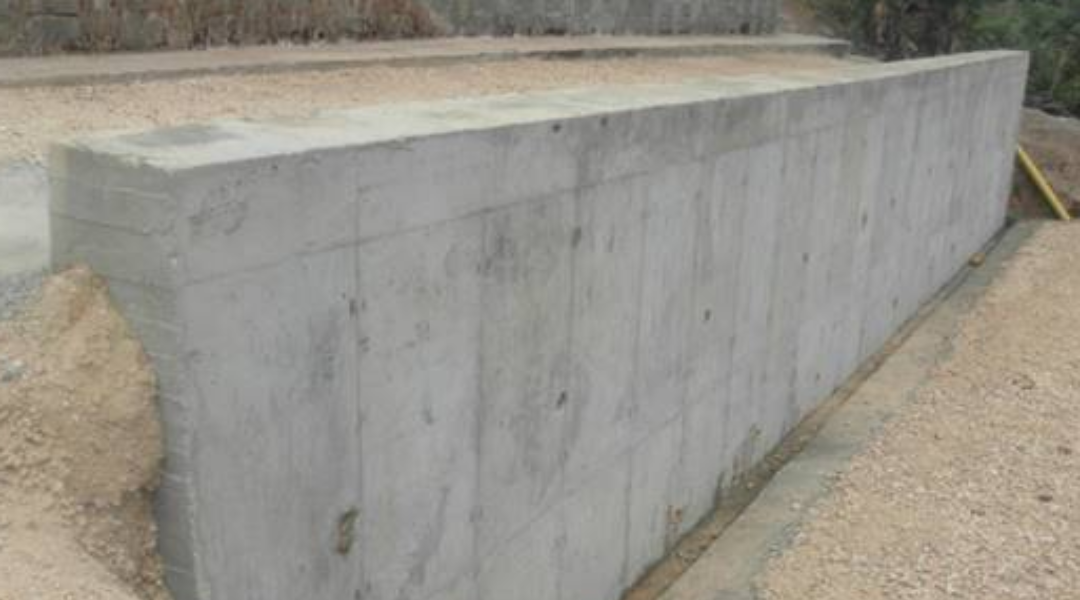

El empuje activo, se produce cuando la estructura de contención se mueve una magnitud “x”, de forma que el terreno se descomprime. Por tanto emplearemos este empuje en el cálculo de muros de contención o muros en ménsula que son libres de moverse en cabeza.

El empuje al reposo, se produce cuando la estructura de contención prácticamente no sufre desplazamientos. Esto se dará cuando la estructura esté convenientemente arriostrada. Un caso típico es el de los muros de sótano en edificación, en los cuales el o los forjados que arriostran al muro, impiden su desplazamiento en cabeza al hacer de diafragma indeformable.

El empuje pasivo, se produce cuando la estructura de contención es la que empuja contra el terreno (en la gráfica se mueve una magnitud “x”, en sentido inverso al que lo hacía el activo). Este empuje lo emplearemos, por ejemplo, para equilibrar estructuras contra el deslizamiento que se encuentren empujando contra el terreno.
